2025 年 09 月 · 运架一体机

日志四｜某铁路项目运架一体机——吊杆断裂失效分析

现场概况

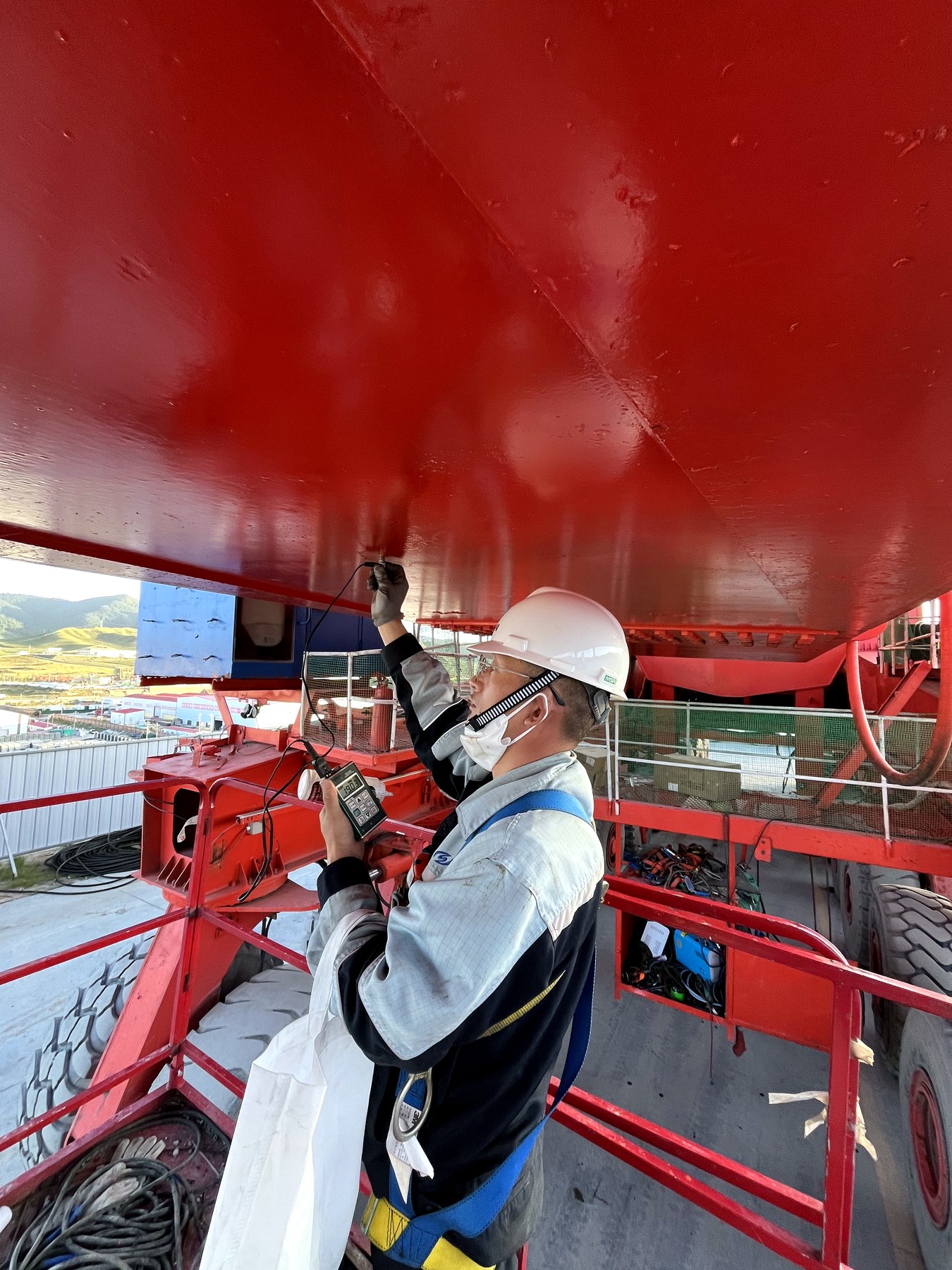

2025 年 9 月，甘南某铁路项目运架一体机现场，设备为 SLJ900 型架桥机（运架一体机），额定载荷 900t。本次除常规安全评估外，重点对一根断裂的吊杆做失效分析。

碰到的问题

这一案例技术含量最高，问题也最典型：

问题 1：吊杆断裂——这是核心问题。失效分析发现：吊杆显微组织存在网状铁素体和严重的魏氏组织，属于热处理不当产生的金相组织，而非调质处理应有的回火索氏体。实测屈服强度 887MPa、抗拉强度 975MPa，但 -40℃ 低温冲击功仅约 7J，冲击韧性很低；成分接近 42CrMo。也就是说材料强度与韧性不匹配，存在低温脆断风险。

问题 2：前支腿液压缸铰轴缺少端部止挡。

问题 3：内部筋板焊缝有裂纹。

问题 4：前吊挂液压缸漏油。

问题 5：机电液控制系统异常：主支腿喂梁压力监测中，机械压力表显示值在 3~7MPa 间波动，但传感器读取数值却恒定显示 13MPa；且喂梁压力低于 6MPa 时系统并未自动停车，安全保护逻辑失效。

处理与建议

吊杆断裂的根子在于热处理工艺不当（魏氏组织、网状铁素体），需向制造方追索吊杆合格证明书（材质、锻造和热处理参数、力学性能、非金属夹杂物要求），并对同批次吊杆全部排查。传感器与机械表读数不一致是"假数据"，会直接麻痹安全保护逻辑，必须定位传感器或标定问题并解决。

经验心得

这次最深刻的体会是：材料出问题，往往不是强度不够，而是热处理没做到位导致韧性不足、低温脆断。金相分析是判断热处理质量的"照妖镜"，一张合格证背后藏着锻造和热处理参数，必须追溯。另外，电液系统的传感器"假数据"比没有数据更危险——它让你以为一切正常，实际保护已经失效。
