2024 年 05 月 · 斗轮堆取料机

日志三｜某热电厂斗轮机磁粉检测——拉杆焊缝发现多处裂纹

现场概况

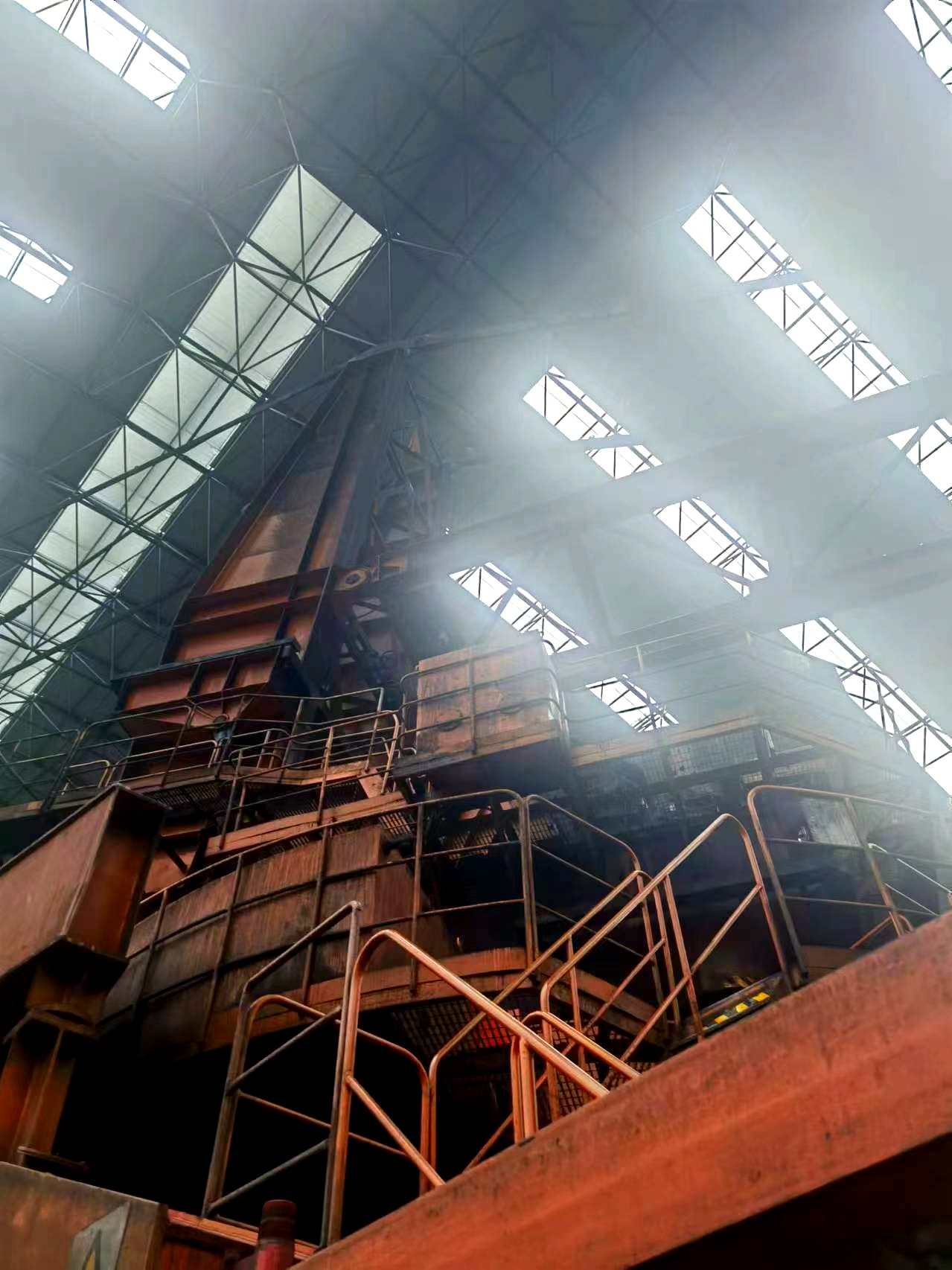

2024 年 5 月至 6 月，廊坊某热电厂。设备为臂式斗轮堆取料机，型号 DQ800/1920.30、DQ1500/700-35 等。检验内容包括常规项目检查、大车轨道测量、轮压测试、接地力、应力测试，以及金属结构焊缝磁粉检测。

这是本批次中发现问题最典型的一次：

问题 1：磁粉检测在 B 斗轮机金属结构拉杆部位发现多处表面裂纹磁痕显示，包括右前拉杆下端角焊缝、右前拉杆（厚薄）对接焊缝、左右前副拉杆下端角焊缝等，共七八处。前拉杆、副拉杆是承受悬臂载荷的关键受力件，角焊缝应力集中，属于裂纹高发区。

问题 2：大车轨道测量显示基础沉降严重：左侧同侧轨道高低差最大达 97.2mm，右侧达 94.6mm，同截面高低差最大 10.7mm，远超正常范围。

问题 3：发现裂纹后需顺藤摸瓜、扩大检测范围，逐条焊缝排查，避免漏检。

拉杆角焊缝裂纹建议打磨补焊后复检，并查明裂纹成因；轨道高低差近 100mm 说明基础沉降变形严重，需提醒用户对轨道重新找平调整，否则会加剧整机受力不均。

磁粉检测是发现表面裂纹最直接的利器，但前提是把检测部位打磨、除锈、除漆做到位，否则缺陷会漏掉。发现一条裂纹不能就事论事，要沿受力路径扩大排查。斗轮机的拉杆和轨道是两个最容易被日常巡检忽视、又最要命的位置。
